zixun
山東茂隆新材料科技有限公司 2022-07-30 3124
土工膜具有非常好的防滲作用，在我們生活中應(yīng)用范圍非常廣，像魚塘、淺藕池、垃圾填埋場、廢渣填埋場等都能用到它，它在施工的時候由于很多的注意事項，今天小編來聊一聊有哪些呢？下面一起看一下吧。
隨著我國施工項目進度的推進，焊接工作質(zhì)量管理控制技術(shù)要求及時檢查復(fù)合土工膜和膜的焊接質(zhì)量，并對漏焊和虛焊部位隨時用塑料焊槍進行補焊?，F(xiàn)場焊縫質(zhì)量檢驗分析方法:目前，還沒有好的現(xiàn)場焊縫檢驗研究方法。一般情況下，主要是目視檢查兩道焊縫是否平整、清晰、無褶皺、透明、無渣、漏點、熔點或焊縫氣泡邊緣。
鋪設(shè)前的準(zhǔn)備:
1、地基處理: 清理土工膜鋪設(shè)表面，要求平整堅實無凹凸不平、裂縫等土壤。鋒利的物體、石頭、鐵絲、棍子等。不允許。不透水區(qū)域的草皮、樹根要清除，雜草上要噴灑除草劑。
2、粒徑較小的砂土層或粘土層應(yīng)鋪設(shè)在接觸面上，與膜層作為保護層，保護層厚度不小于30厘米。
鋪設(shè)方法：
1、沿一定發(fā)展方向進行鋪設(shè)，鋪設(shè)要平穩(wěn)，松緊適度，以符合中國少量下沉。
2、土工膜應(yīng)預(yù)留10厘米擺布的邊，用公用熱焊機焊接，土工布用縫紉機縫制。
3、鋪設(shè)土工膜時，邊緣進行接縫處不應(yīng)有油污、水分、灰塵等，以免造成影響以及焊接工作質(zhì)量。
4、焊接前，應(yīng)在接縫處調(diào)整兩層聚乙烯單膜，然后將兩層聚乙烯單膜重疊到一定寬度。搭接寬度一般為6-8cm，要平整無褶皺。
5、 施工程序：焊接聚乙烯薄膜，縫底布；把上面的布翻轉(zhuǎn)過來縫制。
施工流程：
1、土工膜具有施工的基面要求
安裝基底表面要夯實整平，去掉樹根、石塊、玻璃和鐵釘?shù)燃怃J物體；基底陰陽角需修整圓順，圓角半徑≥50cm ，焊接縫表面必須清理干凈；在土建、監(jiān)理、業(yè)主、施工方驗收簽字認可后便可進行鋪土工膜施工。
2、土工膜建筑的氣候要求
氣溫一般應(yīng)在5 ℃ 以上，低溫時土工膜應(yīng)繃緊，高溫時膜應(yīng)放松。它的安裝施工，根據(jù)現(xiàn)場具體情況和當(dāng)時的氣候條件，提前設(shè)定2%~5%的延伸量；風(fēng)力低于四級；氣溫過低時，一般不得在四級以上大風(fēng)或雨雪天氣下施工； 當(dāng)風(fēng)天氣或風(fēng)力影響它的施工時，要焊接的膜應(yīng)用大石塊或沙袋壓牢。

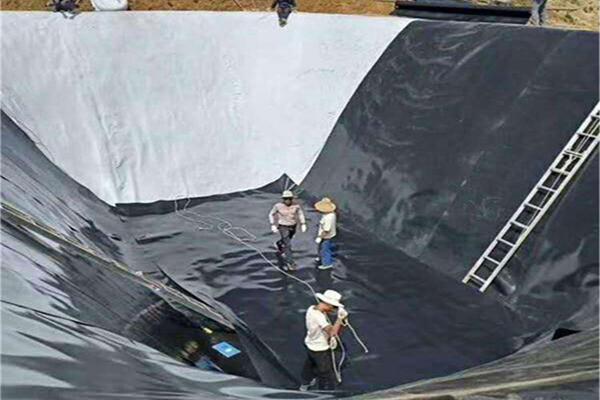

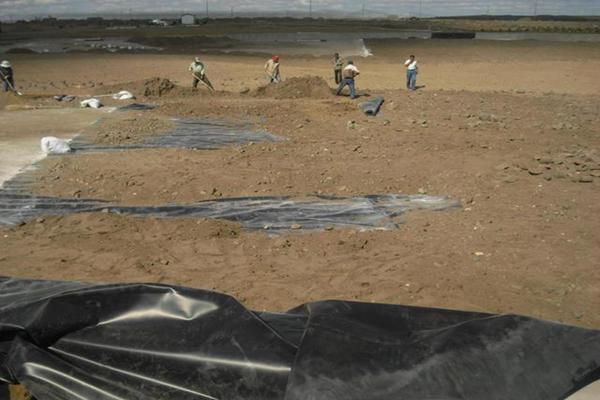

3、土工膜的鋪設(shè)
鋪設(shè)土工膜是整個防滲系統(tǒng)中接縫的布置方向，平行于最大坡腳線，即沿坡方向。鋪設(shè)它時，應(yīng)盡量減少焊縫，在保證質(zhì)量的同時，盡量節(jié)省原材料。通常在拐角及畸形發(fā)展地段，應(yīng)是接縫進行長度可以盡量減短。除特殊要求外，在坡度大于1: 6的斜坡上，焊縫盡量不要設(shè)置在距坡頂或應(yīng)力集中區(qū)1.5m以內(nèi)。在鋪設(shè)它時，應(yīng)避免人工皺紋，溫度較低時，應(yīng)盡量拉緊，使之光滑。它在設(shè)計完成后，應(yīng)盡量減少在膜上行走、移動工具等，任何可能對膜物體造成傷害的，不應(yīng)放置在膜上或攜帶在膜上行走，以避免膜意外造成傷害。關(guān)鍵工序是在鋪膜前對膜進行開箱檢查外觀質(zhì)量，對發(fā)現(xiàn)的機械損傷、生產(chǎn)創(chuàng)傷、孔洞、破損等缺陷進行記錄和修補。切割膜前，測量其相關(guān)尺寸后，再根據(jù)實際情況切割，鋪膜時膜與膜之間接縫的重疊寬度為10cm~15cm，使接縫排列方向平行于最大坡腳線，即沿坡向。
4、土工膜的焊接

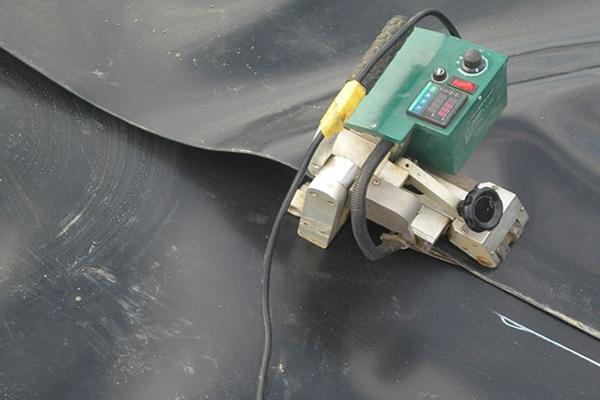

它的焊接技術(shù)使用雙驅(qū)動學(xué)生自行式土工膜焊接機，采用這種雙軌熱熔焊接。焊機無法焊接的部位，應(yīng)采用擠出式熱熔焊機，配以與原材料同質(zhì)的焊條，形成堆焊的單焊縫；焊機焊接工序分為：調(diào)節(jié)壓力、設(shè)定溫度、設(shè)定速度、焊縫搭接檢查、裝膜入機、啟動馬達；接縫處不得有油污、灰塵，它的搭接段面不應(yīng)有泥沙、結(jié)露、潮濕等雜物，當(dāng)有雜物時必須在焊接前清理干凈；每天焊接開始時，通常應(yīng)在現(xiàn)場先試焊一條0．9mm X 0．3mm的試樣，搭接寬度不小于10cm并在現(xiàn)場進行剝離和剪切試驗，試樣合格后，便可用當(dāng)時調(diào)整好的速度、壓力、溫度進行正是焊接。焊機在焊接膜過程中，需隨時注意焊機的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進行微調(diào)；焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象；在遇上膜長度不夠時，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm。應(yīng)成T字型，不得十字交叉；焊膜時不許壓出死折，鋪設(shè)膜時，根據(jù)當(dāng)?shù)貧鉁刈兓群湍ば阅芤螅A(yù)留出溫度變化引起的伸縮變形量；在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外；溫度低于5℃時，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對焊機進行預(yù)熱處理；它在焊接時應(yīng)該采用穩(wěn)壓性能好的發(fā)電機供電，在特殊情況下采用當(dāng)?shù)赜秒姇r，必須使用穩(wěn)壓器。
5、土工膜的錨固
土工膜錨固方法很多，如槽錨、射釘錨、膨脹螺栓錨固、埋件固定等。尾礦庫通常采用溝槽錨固固定；它要翻過錨固溝底并上卷100mm～200mm鋪設(shè)；鋪設(shè)好后回填粘土料，如尾礦庫分期建設(shè)，每期都應(yīng)挖開上一期的錨固溝，把新舊膜搭接焊縫后重新壓土回填。
6、確保企業(yè)焊接工作質(zhì)量，要進行土工膜成品可以檢測和修補
檢測按三個主要步驟可以進行，即目測、充氣檢測及破壞環(huán)境試驗。目測主要是對鋪設(shè)的土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進行細致的檢查，所有施工人員對這一工作都應(yīng)貫徹在全部施工過程中；除目檢外，如有必要還可采用真空檢測和氣壓檢測，充氣壓檢測的充氣強度為0．25mpa，5min不漏氣，考慮到卷材較柔軟易變形，允許壓力下降20％；進行拉力測試時（破壞試驗），其標(biāo)準(zhǔn)為在做剝離和剪切試驗時，焊縫沒被撕裂開而膜母材被撕拉破壞，此時焊接合格；外觀檢查，發(fā)現(xiàn)膜面有孔眼等缺陷損及焊接過程中出現(xiàn)的漏焊、虛焊、破損等情況下，應(yīng)及時用新鮮的母材修補，補疤每邊超過破損部位10cm～20cm。
7、土工膜施工過程中注意安全事項
熱風(fēng)槍、砂輪機和土工膜焊機拖帶的電源線在使用過程中，必須最大限度地遠離其工作部位，以免損傷腦筋電線發(fā)生漏電；除熱風(fēng)焊接外，熱風(fēng)槍的嘴部在任何情況下都不得與膜面接觸，并且盡可能地遠離膜面、人體、機械等物體；焊機在不使用時，不得直接放置在膜面上，應(yīng)放置在支架或沙袋上；裁膜用到的刀使用完畢后，應(yīng)立即將刀片收回刀盒內(nèi)；在現(xiàn)場使用的各種臨時性小型工具，使用完畢，應(yīng)及時放人工具箱內(nèi)；嚴(yán)禁將從膜擠壓焊接機槍頭摘下的焊料物直接丟棄在膜面上；它的施工現(xiàn)場禁止吸煙，不得穿帶鐵釘?shù)男蚋吒驳仔侥っ嫔闲凶?，不允許從事有可能破壞膜成品的一切活動。
以上就是今天的內(nèi)容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯(lián)系我們的工作人員，我們將竭誠為您服務(wù)，山東茂隆新材料科技有限公司是專業(yè)生產(chǎn)土工膜的優(yōu)質(zhì)廠家，一切以客戶的需求為主，并且我們提供免費的施工指導(dǎo)，如果您有什么需要，請聯(lián)系我們的工作人員，期待我們以后的合作。
Demand feedback
