zixun
山東茂隆新材料科技有限公司 2022-11-04 1986
土工膜是工程建設(shè)中常用的材料,它在施工中是有很多的注意事項(xiàng)的,比如說要注意風(fēng)向,尤其是在內(nèi)蒙古這種風(fēng)大的地方,今天小編來具體的聊一聊,下面一起看一下吧。
在鋪設(shè)防滲膜的時(shí)候分庫底鋪設(shè)、坡面鋪設(shè)兩個(gè)部分,那么是怎么施工的呢?
1、平整場地:首先開挖基礎(chǔ),清理雜物,碾壓平整,為土工膜鋪設(shè)做準(zhǔn)備。
2、鋪設(shè)與搭接:將土工膜搬運(yùn)到施工場地,沿著湖底軸線方向水平滾鋪并拉開、拉平。
土工膜的鋪設(shè)方法其順序?yàn)椋轰佋O(shè)-對正、搭齊-縫底層布-擦拭主膜塵土-黏結(jié)
順風(fēng)鋪設(shè)土工膜一定要固定好,否則會(huì)一皺到底的,鋪設(shè)時(shí)膜的方向應(yīng)當(dāng)盡量與最大坡度線平行,鋪設(shè)防滲膜時(shí),要注意從低到高鋪設(shè),施工時(shí)要留有余量,不要拉的太緊,否則會(huì)導(dǎo)致部分防滲膜下沉,對于邊坡,鋪設(shè)順序不同,應(yīng)采用自上而下的方式。
在內(nèi)蒙古地區(qū)鋪設(shè)土工膜方向與風(fēng)向的關(guān)系密切,內(nèi)蒙古自治區(qū)春夏之際風(fēng)力達(dá)到7-8級(jí),接近兩噸的車被風(fēng)吹的也是搖搖晃晃的,如果膜與膜在鋪設(shè)順著風(fēng)向鋪設(shè),這樣會(huì)減少焊縫被撕裂的幾率,因?yàn)楹附硬焕慰吭斐珊喓唵螁蔚囊粋€(gè)小洞會(huì)被大風(fēng)直接撕裂開,甚至損壞整個(gè)池子的使用,所以膜在鋪設(shè)時(shí)要順風(fēng)而鋪,這只是杜絕了一個(gè)被損壞的條件,最重要的是土工膜與土工膜焊縫的質(zhì)量一定要焊接好,否則再好的產(chǎn)品也不會(huì)有它應(yīng)有的效果。

鋪設(shè)方法
1、通常在拐角及畸形地段,應(yīng)是接縫長度盡量減短,除特殊要求外,在坡度大于1:6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi),盡量不設(shè)焊縫。
2、大捆PE土工膜的鋪設(shè)宜采用拖拉機(jī),卷揚(yáng)機(jī)等機(jī)械條件不具備及小捆PE膜,也可采用人工鋪設(shè),坡面鋪設(shè)用卷揚(yáng)機(jī)自坡頂徐徐展開放置坡地,坡頂、坡地處理入固定鉤。
3、鋪設(shè)土工膜施工工藝時(shí)應(yīng)力求焊縫減少,在保證質(zhì)量的前提下,盡量節(jié)約元材料,同時(shí)也容易保證質(zhì)量。
4、按規(guī)定順序和方向分區(qū)、分塊進(jìn)行PE膜鋪設(shè)。
5、土工膜在鋪設(shè)中,應(yīng)避免產(chǎn)生人為褶皺,溫度較低時(shí),應(yīng)盡量拉緊,鋪平。
6、鋪設(shè)PE土工膜時(shí),應(yīng)適當(dāng)放松,并避免人力硬折和損傷。
7、膜與膜之間接縫的搭接寬度一般不小于10CM,通常就使焊縫排列方向平行于大坡度,即沿坡度方向排列。
8、鋪設(shè)PE土工膜時(shí),模塊間形成的結(jié)點(diǎn),應(yīng)為T字型,不得作成十字形。
9、PE土工膜焊接搭接面不得有污垢、砂土、積水(包括露水)等影響焊接質(zhì)量的雜物存在。
10、土工膜施工工藝鋪設(shè)完成后,應(yīng)盡量減少在膜面上行走、搬動(dòng)工具等,凡能對HDPE膜造成危害的物件,均不應(yīng)放在膜上或攜帶在膜上行走,以免對膜造成意外損傷。
11.坡面上的PE土工膜鋪設(shè),其接縫排列方向應(yīng)平行或垂直大坡度線,且應(yīng)按由下而上的順序鋪設(shè)。
12.坡面彎曲處應(yīng)使膜和接縫妥貼坡面。
13.PE膜鋪設(shè)完畢,未覆蓋保護(hù)層前,應(yīng)在膜的邊角處每隔2~5m放1個(gè)20~40kg重的砂袋。

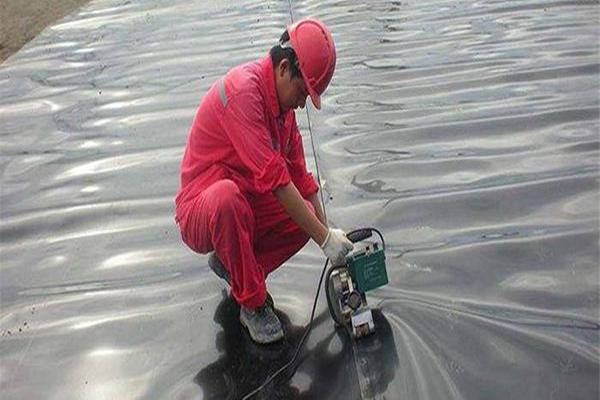

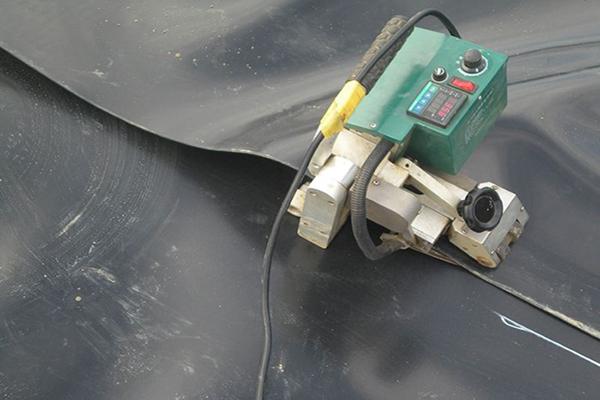

土工膜焊接
1、焊接形式宜采用雙焊縫搭焊。
2、接縫處不得有油污、灰塵,HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物,當(dāng)有雜物時(shí)在焊接前清理干凈。
3、根據(jù)當(dāng)時(shí)當(dāng)?shù)貧夂驐l件和材料性能,調(diào)節(jié)焊接設(shè)備至工作狀態(tài)。
4、在遇上土工膜長度不夠時(shí),需要長向拼接,應(yīng)先把橫向焊縫焊好,再焊縱縫,橫向焊縫相距大于50cm應(yīng)成T字型,不得十字交叉。
5、先進(jìn)行小樣焊接試驗(yàn),試焊接1m長的土工膜樣品,采用現(xiàn)場撕拉檢驗(yàn) 試驗(yàn),焊縫不被撕拉破壞,母材被撕裂認(rèn)為合格。
6、相鄰?fù)凉つず缚p應(yīng)盡量錯(cuò)縫搭接,膜塊間形成的結(jié)點(diǎn),應(yīng)為T字型,盡量減少十字型,縱模向焊縫交點(diǎn)處應(yīng)用擠壓焊機(jī)加強(qiáng)。
7、現(xiàn)場撕拉試驗(yàn)合格后,逐幅進(jìn)行正式焊接。

土工膜焊縫注意事項(xiàng)
1、焊膜時(shí)不許壓出死折,鋪設(shè)HDPE土工膜時(shí),根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要求,預(yù)留出溫度變化引起的伸縮變形量。
2、焊縫處PE土工膜應(yīng)熔接為一個(gè)整體,不得發(fā)現(xiàn)虛焊,漏焊或超遲焊。
3、當(dāng)接縫處有結(jié)露、潮濕、泥沙等影響時(shí),處理后再進(jìn)行焊接。
4、出現(xiàn)虛焊,漏焊時(shí),必須切開焊縫。使用焊接機(jī)對切開損傷部位用大于破損直徑一倍以上的母材補(bǔ)焊。
5、溫度低于5℃時(shí),按照規(guī)范要求不應(yīng)施工,土工膜施工工藝如果施工的話,焊接前應(yīng)對焊機(jī)進(jìn)行預(yù)熱處理。
6、焊縫雙縫寬度宜采用2mm×10mm。
7、橫向焊縫間錯(cuò)位尺寸應(yīng)大于或等于500mm。
8、當(dāng)手提焊機(jī)的溫度控制所指示的焊機(jī)溫度低于200℃時(shí),土工膜施工工藝要用干凈的布或棉紗撣掉再焊,必要時(shí)應(yīng)重新打磨,切忌用手擦試。
9、T字形接頭宜采用母材補(bǔ)痕,補(bǔ)痕尺寸可為300mm×300mm

土工膜焊焊縫質(zhì)量要求
1、對雙縫充氣長度為30-60mm雙焊縫間充氣壓力達(dá)到0.15-0.2Mpa,保持1-5min,壓力無明顯下降為合格.
2、鋪設(shè)過程中,任何有缺陷或破壞和非破壞性實(shí)驗(yàn)的土工膜都應(yīng)該修復(fù),以免影響整體的防滲效果。
3、對單焊縫和T形結(jié)點(diǎn)及修補(bǔ)點(diǎn)應(yīng)采取50cm×50cm方格進(jìn)行真空檢測,真空壓力大于或等于0.005Mpa,保持30s,肥皂液不起泡為合格.
4、所有的補(bǔ)丁都應(yīng)該具有與原土工膜相同的厚度,幾乎所有的補(bǔ)丁應(yīng)在放置到土工膜之前用打磨機(jī)把頂部邊緣削平,修復(fù)時(shí)所有的表面都應(yīng)該保持清潔和干燥;
5、室內(nèi)試驗(yàn).焊接抗拉強(qiáng)度應(yīng)大于母材強(qiáng)度.
6、所有熱熔焊縫均可做破壞實(shí)驗(yàn),現(xiàn)場采用拉力機(jī)做剪卻和剝離時(shí),母材被撕拉破壞,焊縫不被撕拉破壞即為合格。
7、質(zhì)量檢驗(yàn)應(yīng)隨施工進(jìn)展進(jìn)行。
土工膜焊接質(zhì)量檢測
1、測試前,務(wù)必先用水或者絕緣冷卻器進(jìn)行冷卻。測試的環(huán)境溫度應(yīng)保持在6℃ ~31℃內(nèi)。若樣品的溫度高于21.1℃,則強(qiáng)度會(huì)有所減損;
2、檢測方法應(yīng)采用充氣法及室內(nèi)試驗(yàn),也可采用火花試驗(yàn)或超聲波 探測法.
3、每個(gè)樣品都需用現(xiàn)場的張力計(jì)進(jìn)行2次剝離測試,然后再進(jìn)行剪切測試。
4、檢測設(shè)備采用壓式檢測儀及真空檢測儀.
5、對粘接的焊縫進(jìn)行剪切和剝離檢驗(yàn)時(shí),只能土工膜被撕壞,不能出現(xiàn)焊口的破壞。測試得到的剝離和剪切值需要滿足規(guī)定的數(shù)值,否則即為測試不合格。熱熔焊和擠出焊的樣品都需要通過試焊測試,五個(gè)樣品中如果有一個(gè)未通過都需要重新進(jìn)行試焊。

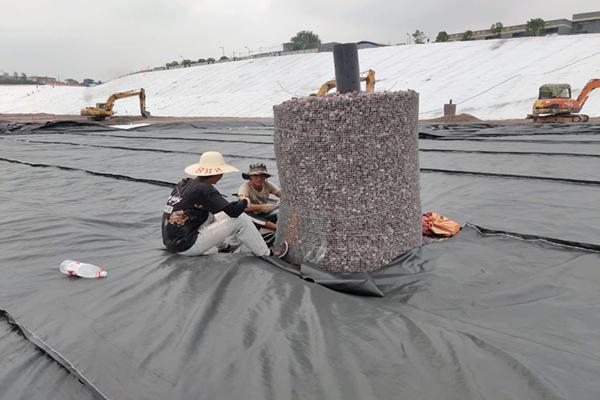

土工膜的回填
1、為了加強(qiáng)對暴露在外防滲膜的保護(hù),使起使用壽命更長,我們一般如下方式:
2、回填土應(yīng)分粗沙、碎石、砼石層進(jìn)行,每層填土的厚度應(yīng)隨填土的深度及所選壓實(shí)機(jī) 械性能確定。層粗沙填土厚度不應(yīng)小于20cm,第二層碎石厚度不應(yīng)少于30cm,第三層砼石或塊石層厚度不應(yīng)少于30cm。
3、在鋪好的膜上鋪一層土工布加以保護(hù),在土工布上再鋪一層砂石或土壤來二次保護(hù);
4、回填一般采用后卸式運(yùn)土車,蹍壓密度等都應(yīng)由設(shè)計(jì)確定之后,車輛才能進(jìn)行回填作業(yè)。回填先從土工合成材料兩側(cè)卸土,施工以及回填平面應(yīng)始終呈“凹”形(凹口朝進(jìn)場方向)。
5、在鋪好的膜上鋪一層細(xì)土或用用鐵絲網(wǎng)做一層混凝土,再加以美化。 土工膜可以在潮濕的環(huán)境下施工,但應(yīng)避免浸泡在水中;
6、回填時(shí)應(yīng)根據(jù)設(shè)計(jì)要求及地基沉降情況,控制回填速度。
7、如果地面有水氣時(shí),要做好排水措施后鋪設(shè),以防止土工膜粘水后無法焊接;
8、土工合成材料上層填土,填土機(jī)械只能沿垂直于土工合成材料 的鋪放方向運(yùn)行,應(yīng)用輕型機(jī)械(壓力小于55kPa)攤料或碾壓。填土高度大于600㎜后方可使用中型或重型機(jī)械入場作業(yè)。
以上就是今天的內(nèi)容,感謝大家的閱讀和觀看,希望對大家有幫助,如果您有什么不懂的,歡迎聯(lián)系我們的工作人員,期待我們以后的合作。
Demand feedback
