土工膜應該怎么焊接

土工膜在施工過程中需要進行焊接，其焊接方法有哪些？今天小編來聊一聊，下面一起看看吧。

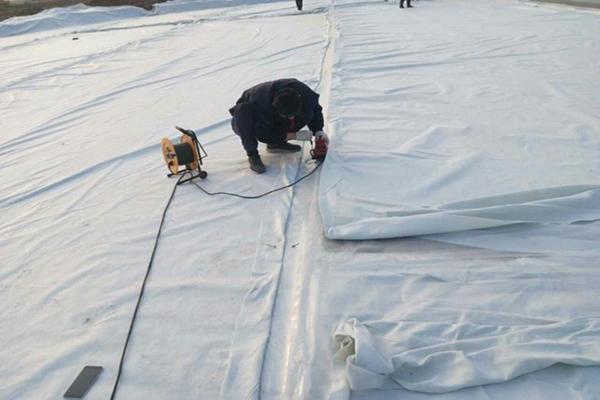

1、熱焊機的焊接過程分為:調(diào)節(jié)壓力設定溫度設定速度焊縫搭接檢查薄膜加載機啟動電機壓力焊接。

2、接頭處不應有油和灰塵。高密度聚乙烯土工膜的重疊表面不應含有沉積物和其他碎片。當有雜物時，必須在焊接前清理干凈。

3、每天焊接開始時，必須先在現(xiàn)場焊接0.9毫米×0.3毫米的試件，搭接寬度不小于10厘米，并用張力[放線]機在現(xiàn)場進行剝離和剪切試驗。試樣合格后，可通過調(diào)整當時的速度、壓力和溫度進行精確焊接。樣品應標明日期、時間和環(huán)境溫度。焊接過程中，熱楔焊機應時刻注意焊機的操作，并根據(jù)現(xiàn)場實際情況微調(diào)速度和溫度。

4、焊縫應整齊美觀，不得有漏焊或跳焊。

5、當土工膜長度不夠時，需要進行長方向拼接。橫向焊縫應先焊好，再焊好縱向焊縫。大于50 cm的橫向焊縫間距應為T形，而不是橫切。

6、相鄰土工膜焊縫應盡可能用交錯接縫重疊。膜之間形成的接縫應該是丁字形狀，交叉型應該最小化。擠壓焊機應用于企業(yè)加強學生縱向焊縫。

7、焊接薄膜時不允許彎曲。鋪設HDPE土工膜時，根據(jù)當?shù)貧鉁刈兓群虷DPE土工膜性能要求，預留出溫度變化引起的伸縮變形量。

8、當便攜式焊機的溫度控制顯示焊機溫度低于200°C時，應使用干凈的布或棉紗擦拭并重新焊接。如有必要，應重新拋光。不應避免手摩擦試驗。

9、當接頭受到冷凝、潮濕和沉淀物的影響時，經(jīng)過處理后，進行焊接。

10、除非采取保護措施，否則不得在雨季或接縫中有濕氣、露水或沙子時進行焊接。

11、當溫度低于5℃時，不應按照規(guī)范進行施工。如果需要施工，焊接機應在焊接前進行預處理。

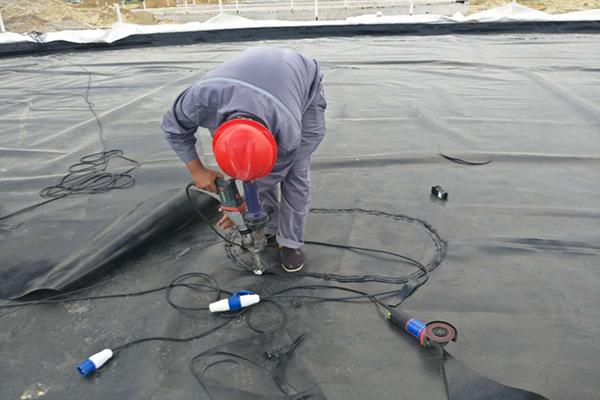

12、擠壓焊接機在焊接過程中，應經(jīng)常檢查槍頭滑塊。磨損嚴重時，應及時更換滑塊，以免損壞薄膜表面。

土工膜應由發(fā)電機提供，并應在焊接期間具有良好的電壓穩(wěn)定性。特殊情況下，使用本地電源時，必須使用調(diào)壓器。

以上是土工膜的焊接方法。希望對大家有幫助。如果您有任何不明白的地方，請聯(lián)系我們的工作人員。我們將竭誠為您服務，并期待我們未來的合作。
