防滲土工膜在蓄水調節池中的應用有哪些呢？今天小編來聊一聊，下面一起看看吧。

采用土工膜防滲的調蓄水池上游設計坡比應緩于材料之間的臨界坡度，且由于土工織物與土工膜之間的摩擦系數，小于土工織物與土石之間的摩擦系數，則滑動面將產生在土工織物與土工膜之間，需要更平緩的池坡才能維持穩定，同時考慮到施工因素和運行安全的要求，上游池坡的設置宜緩不宜陡，寒冷地區上游池坡坡比還應考慮冰凍的影響，迎水面不宜設置馬道，為保證斜坡護面的穩定及減小單級迎水面斜坡長，在坡的中間部位設置混凝土防滑梁可起到很好的效果。

土工膜防滲層結構型式

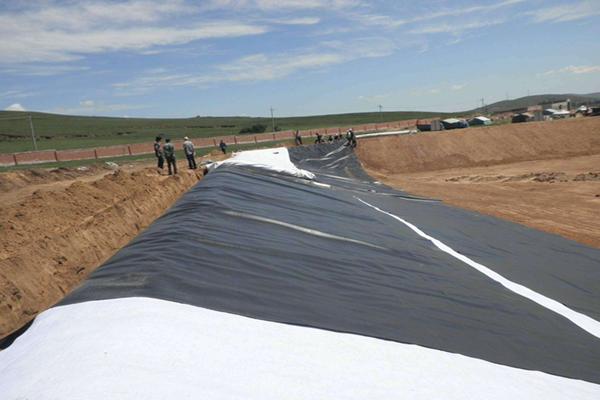

土工膜是調蓄水池防滲層的主體, 但在復合土工膜的兩側還應設置防護 (保護) 層、上下墊層及支持過渡層等設施, 組成一個完整的防滲系統。

防護層的材料及型式

在早期已建成的水庫和調蓄水池工程中, 防護層材料采用干砌石和漿砌石的較多, 但在寒冷地區該類型的防護層因受冰凍破壞的情況較多, 分析其原因, 由于砌石表面粗糙, 且塊石一般具有一定的棱角, 糙面面積相對較大, 冬季運行中增加冰與塊石之間的接觸面積及兩者之間的粘結度, 在溫升時冰的冰脹力對砌石防護層的推擠作用, 以及水位上升與下降時冰對防護層的推力及下拉力造成防護層的破壞失穩。

土工膜防滲材料及型式

1、膜材料及厚度

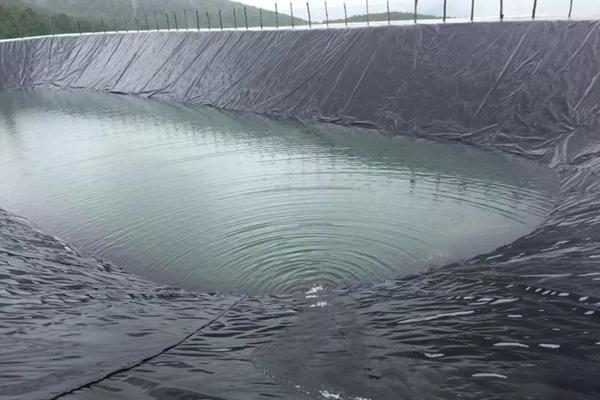

土工膜作為調蓄水池防滲層的主體，其膜材料及膜厚的選擇至關重要，飲水工程與水接觸的工程宜采用PE膜，膜的厚度由控制滲漏量和接觸面的土體顆粒粗細程度，以及膜下的空隙使得膜在水頭作用下發生不均勻變形，使膜局部受拉而計算厚度，對此進行分析探討。

（1）以土工膜滲漏量控制膜的厚度

一方面是施工過程中焊接及刺破等原因引起的缺陷滲漏量, 具有不可預見性, 不控制膜的厚度;另一方面是膜本身的滲透特性, 由膜制造的不均勻性產生, 據相關資料, 出廠的土工膜每1.0 m2大約有一個孔眼, 對0.3 mm厚的膜進行滲透性測定時, 滲透系數為1×10-9~1×10-10 cm/s[4], 該滲透系數對于水利工程能夠滿足規范要求和允許, 因此, 該滲漏量亦不控制膜的厚度。

（2）膜的厚度取決于土壤顆粒的厚度或顆粒之間的空隙

薄膜的厚度通常很小，根據薄膜理論的假設很難保證薄膜厚度的安全。試驗0.25mm的膜在含礫粒67.1％、砂粒32.9％、水頭200m作用下未見破壞。因此，只要膜下墊層牢固、均勻、可靠，小厚度的膜就很難受到水壓的破壞。工程企業實際中往往以同類型或類似地基基礎條件、同類膜上下墊層的成功實踐經驗及規范可以允許的更小范圍問題進行膜厚確定。規范規定防滲工程土工膜的厚度不宜小于0.5mm，水利工程中根據建筑物的級別進行區分，1~2級建筑物土工膜的厚度不應小于0.5mm，3級以下厚度不應小于0.3mm[6]。考慮工程施工因素及安全度、規范要求，結合已建成功土工膜防滲水池統計，膜的厚度選擇不小于0.4mm為宜，重要工程可適當加大。

2、防滲層選擇

防滲層分單層土工膜防滲層和復合防滲層兩種，復合防滲層系指土工膜+水泥土或黏土組成的復合層。無論施工人為損壞，膜的主要滲漏都有缺陷滲漏。據Girord J.P統計, 約每0.4萬m2有一個缺陷, 這些缺陷尺寸對于接縫約2 mm的等效孔徑設定一水池, 水深10.0m, 采用單層厚0.5 mm PE防滲膜和0.5 mm PE加厚0.5 m黏土的組合防滲層, 鋪設面積4萬m2, 分別估算滲漏量。由計算結果知, 同等條件下單層膜防滲層的滲漏量為24.70 m3/d, 遠大于土工膜復合防滲層的滲漏量1.06 m3/d, 兩者相差23倍之多[4]。因此, 對池底地基及筑池材料為砂礫石的均質池身, 膜下材料滲透系數大, 透水強, 即使有土工膜的滲漏水量, 但往往不易聚集, 膜后排水暢, 通常采用單層防滲層 (如圖4所示) 。對于池底地基及筑池材料為壤土等膜下材料滲透系數小, 膜后滲漏水量易于聚集, 致使土層濕陷變形的調蓄水池, 宜采用“土工膜水泥土”組成的復合防滲結構型式, 以保障工程。

通過對該水庫的失效和成功工程實例的分析和總結，得出以下結論。

（1）對于濕陷性場地上的調蓄水池，地基處理在原土翻夯的基礎上，結合采用“10％水泥土+土工膜”復合防滲層型式是很有必要的。

（2）對采用這種復合土工膜具有防滲的調蓄水池，僅考慮池坡影響社會因素進行計算的坡體穩定，以及在浮力調節作用下護坡結構穩定計算是一個不夠的，其坡比的選定應不小于護砌材料發展之間的臨界坡比，坡面不設置不同分級馬道。

（3）寒冷地區的護坡進行防護層宜采用不同表面具有光滑度較大的護面材料，以免冬季安全運行冰凍破壞系統失穩，同時可以設置一個防滑梁加固和維持坡面砌塊的穩定。

以上就是今天的內容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯系我們的工作人員，期待我們以后的合作。
